  • FUSE & RELAY BOX
    • DIMENSIONS
      Length 412
      Width 135
      Height 148
    • MATERIAL
      PA66
      Weight 1639g
    NO ITEM SUB SIZE MATERIAL WEIGHT USAGE
    1 Main Body 412 X 180 X 133(mm) PA66 303g 1
    2 Fuse Relay Box 137 X 120 X 50(mm) PA66 47g 1
    3 Top Cover 360 X 135 X 30(mm) PA66 272g 1
    4 Lower Cover 149 X 130 X 49(mm) PA66 43g 1
    5 Bus Bar - Copper Alloy - 2
    6 IPDM 192 X 127 X 73(mm) - 974g 1
    7 TPA Set - PBT - 1
    8 Fuse Main Fuse - - - 8
    S/B Fuse (Multi) 3
    S/B Fuse (J) 2
    S/B Fuse (ES) 3
    Relay Relay-Power Mini 3
    Relay-ISO Mini 1
    Relay-ISO Micro 1
    Relay-HORN 1

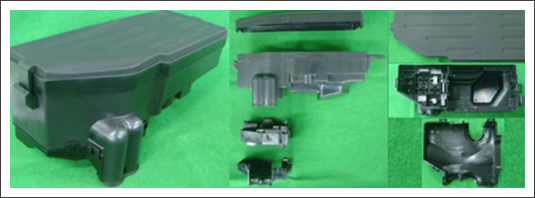

  • PICTURE
